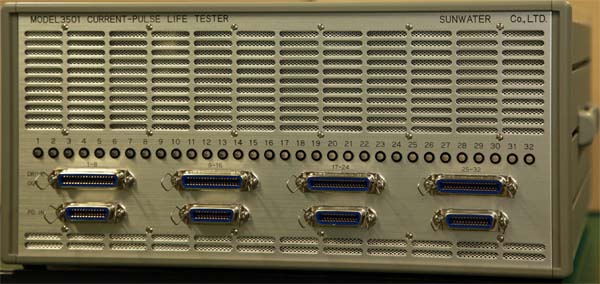

Model3501 電流パルス駆動OLED寿命試験装置

新製品です！　　電流パルス駆動OLED寿命装置 MODEL3501


Model3501は高速電流パルス駆動によるOLED（有機EL）用の寿命試験装置です。
弊社の旧製品Model9401やModel2805の後継となる製品です。
パルス駆動モードでは、CHごとにデューティー比や逆電圧のタイミングを設定可能。
DC駆動モードではModel2805相当の精度を誇ります。


Model3501の詳細スペック等のお問い合わせはこちらからお願いします。
製品デモのお申し込みや、特殊仕様対応等もご相談下さい。

１．任意波形駆動装置M9401とDC駆動装置M2805を融合させました。

�@　電流立ち上がり時間1μsecを達成！

�A　1/256デューティー〜DCまで、駆動パルス幅は任意に可変できます。

�B　逆バイアス電圧0〜‐20Vを、任意タイミングで印加できます。

�C　デューティー駆動でI-V特性を評価・測定できます。
　　パルス頂上で素子電圧測定、測光・色度評価します。

�D　1台で32個の素子（テストピース）を定電流パルス駆動し、
　　これに同期して素子電圧と発光強度の経時変化を精密測定するものです。

�E　測光用PDの専用アンプを内蔵し、1000倍の測光範囲（6レンジ）を確保しています。
　　パルス輝度と平均輝度を並行して評価・測定できます。（オプション）

�F　本体4台（合計128CH分）を1台のPCで制御可能です（イーサネットを採用）

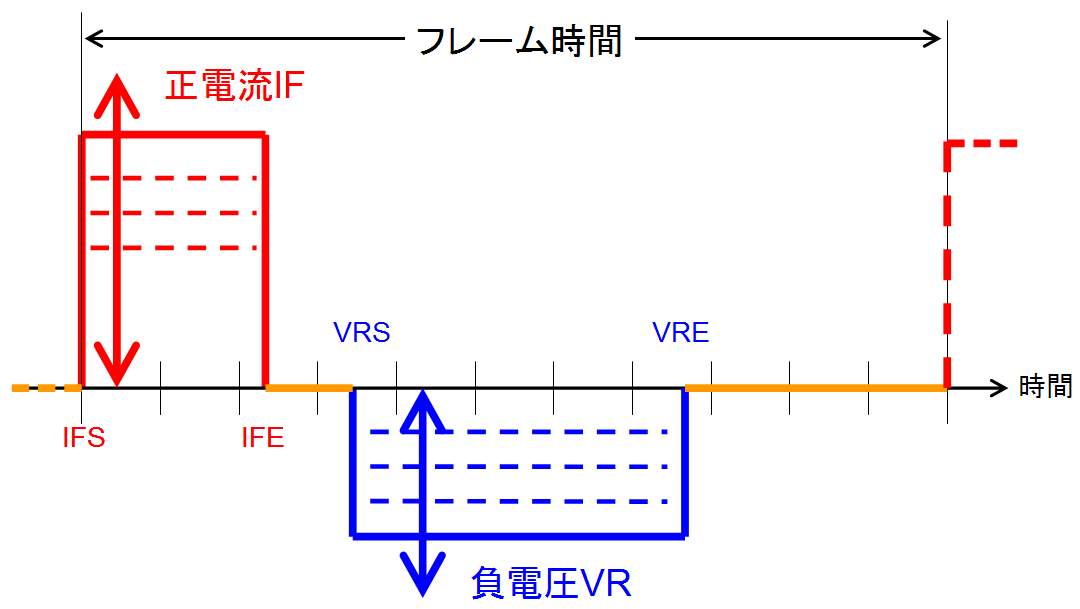

２．駆動出力波形　　（電流立ち上がり時間は1μsec、高速性にご注目！　）

パルス電流
　電流値　IF　10μA〜100mA　任意値（4レンジ）
　開始点　IFS　固定位置
　終了点　IFE　任意位置
逆バイアス電圧
　電圧値　VR　0〜−20.0V　任意値
　開始点　VRS　任意位置
　終了点　VRE　任意位置
