製品紹介

新製品です！
電流パルス駆動OLED寿命装置 MODEL3501


Model3501は高速電流パルス駆動によるOLED（有機EL）用の寿命試験装置です。
弊社の旧製品Model9401やModel2805の後継となる製品です。

パルス駆動モードではCHごとにデューティー比や逆電圧のタイミングを設定可能。
DC駆動モードではModel2805相当の精度を誇ります。

Model3208 for LIBはリチウムイオン電池（LIB）用のインピーダンス分光測定器です。

１．FFT手法の採用により、S/N比の許す範囲内で測定時間の高速化を実現しました。
２．Model3406と組み合わせることで、LIBの温度を精密制御してのZ分光測定ができます。

Model3208 for Solar Cellは太陽電池（シリコン系、有機薄膜、色素増感）の多目的解析機です。。

１．４種の測定を横断的に組み合わせることで、より正確な等価回路を推定することができます。
　　・バイアス光照射インピーダンス分光（開放条件）
　　・バイアス光照射インピーダンス分光（短絡条件）
　　・光電圧周波数特性
　　・光電流周波数特性

２．光電流タイムパターン、光電圧タイムパターンの測定により、
　　AC解析ではできなかったタイムドメインでの評価／解析を可能にしました。

Model3208 for OLEDはOLED（有機EL）に特化した、インピーダンス分光測定器です。
FFT手法により、従来のFRA手法に比べて高速にインピーダンス分光測定ができます。

１．大学・研究機関向けの高価な汎用FRA＆長大な測定時間に代わり、
　　開発現場の要求に応えます。

２．OLED専用に特化し、余分な機能を省くことで、
　　低価格を実現しました。
　　
　　測定Z範囲：　10Ω〜300MΩ
　　測定周波数：　32mHz〜3.2MHz
　　測定C範囲：　10pF〜100,000pF
　　測定基本確度：　±0.5%

３．インピーダンス（素子電圧 / 電流）のみならず、
　　発光強度/電圧、電圧印加後の電流過渡応答試験、
　　DC電圧重畳しての電流歪測定等、新次元の測定ツールです。

４．FRAに代わるFFT＆IFFT高速測定で、
　　化学材料・デバイスメーカーでの信頼性試験にどうぞ！

Model3301はTFT PANEL用の任意波形駆動、各画素のDC測定ができます。

本装置は2013年3月に山形大学付属研究施設 有機エレクトロニクスイノベーションセンターに納入されました。

2014年1月に東京ビックサイトで開催されたプリンタブル技術展にて、
同大学が印刷で作成したOLEDパネルを展示されました。
これはModel3301にて点灯駆動されたものです。

１．本体にパターンメモリを持ち、任意サイズの静止画／動画を駆動できます。

２．各画素ごとの駆動電流やドループレートを測定し、
　　駆動するだけでは得られない、パネル評価測定を可能にしました

Model2805Bは32〜128CH構成 DC駆動専用の高精度寿命試験装置です。

OLED（有機EL）を高精度/高安定なDC定電流で駆動し、
素子電圧を高精度に測定します。

また、素子に近接設置したフォトダイオードによって、
素子の輝度も同時に測定します。
（フォトダイオードアンプはModel2805B本体に内蔵しています）

寿命試験の操作は、Windows PC上で動く専用アプリケーションによって行います。
ユーザの指定した任意の時間間隔で自動的に測定値を保存し、
素子電圧と輝度の経時変化をグラフで表示します。

測定値は全てCSVファイルで保存するので、
必要に応じてエクセルや各種解析ソフトに測定データをエクスポートできます。

Model2805Hは、照明用有機EL等に必要な大電流駆動で
OLEDの寿命試験ができます。

1chあたり、3A15Vの最大45Wのドライブ能力を持ち、
高精度/高安定な定電流源で素子を駆動します。
素子電圧測定と輝度の測定は、Model2805Bと同等スペックです。
　

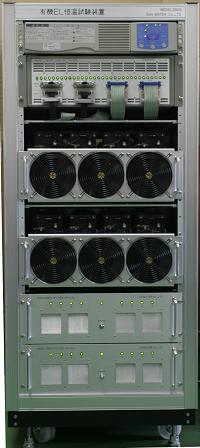

Model2805Pはペルチェ素子により、OLED（有機EL）用の恒温寿命試験装置です。
デバイスホルダ暗箱内に設置したペルチェ素子によって、
CHごとに独立して温度制御が可能です。

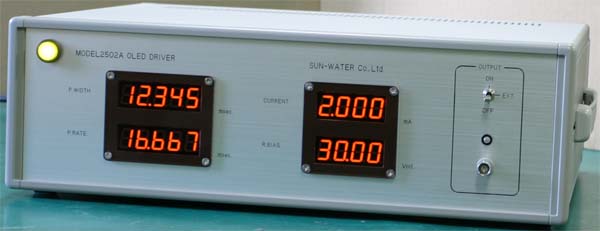

Model2502Aは単体の有機EL素子用のパルス駆動電流源です。
最少パルス幅10usec〜DC連続のまでの定電流駆動をすることができます。

Model9401/OLEDは、32〜96CH構成のOLED（有機EL）用パルス駆動寿命試験装置です。
WindowsPC上の専用アプリケーションによって、
ユーザが設定した任意のパルス電流で素子を駆動することができます。

専用アプリケーションにより、寿命試験の他DCパラメータ試験も可能です。

Model9401/LCDは、LCD(液晶ディスプレイ)用パルス駆動装置です。
160〜1280ch構成で、LCDに静止画・動画を表示します。
WindowsPC上の専用アプリケーションによって、 ユーザが設定した任意のパルス電流で素子を駆動することができます。

Model2107はOLED（有機EL）を
Model9401でパルス駆動をして輝度波形を測定する際に必要な、
高速フォトダイオードアンプです。
なお、Model2107のみ単体での販売も可能です。
